JL-701A
Zhaga Book-18 锁扣式控制器
JL-701A是基于ZHAGA BOOK18接口标准而开发的，低成本锁扣式控制器，可通过自感光输出0V或悬空调光信号（OD门输出）。该控制器适用于道路、草坪、庭院、园区等照明场景。
产品特征
- 符合Zhaga Book18标准
- 超低成本
- 体积小巧，适合安装到各类灯具
- ＜1.5mA超低工作电流
- 干扰光源防误触发设计
- 空载功耗≤0.12W
- 开关动作环境照度比1:4
- 上电默认全亮5S自检
- 防护等级高达IP66级
产品规格
|
供电 |
额定电压：12~24VDC 额定电流：3mA |
|
静态功耗 |
白天：12~24V/1.5mA 晚上：12~24V/1.2mA |
|
调光方式 |
0/10V |
|
调光接口 |
0V或悬空（OD门输出） |
|
默认开灯照度阈值 |
16Lux（±10） |
|
默认关灯照度阈值 |
64Lux（±10） |
|
光谱采集范围 |
350~1100nm，峰值波长550nm |
|
上电默认状态 |
上电后前5S全亮 |
|
开灯延迟 |
5S |
|
关灯延迟 |
15S |
|
静电抗扰 |
标准：IEC61000-4-2 接触放电：±8kV，CLASS A 空气放电：±15kV，CLASS A |
|
机械振动 |
标准：IEC60068-2-6 |
|
阻燃等级 |
标准：UL94-V0 |
|
工作环境温度 |
-40℃~+70℃ |
|
存储环境温度 |
-40℃~+85℃ |
|
工作环境湿度 |
5%RH~99%RH |
|
外壳防护 |
IP66 |
|
使用寿命 |
≥80000小时 |
|
认证 |
|
产品安装

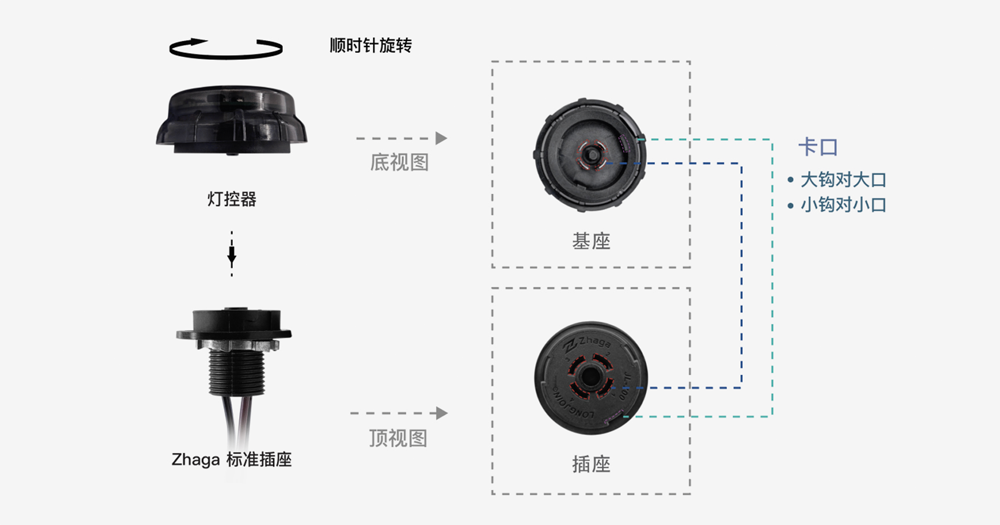

产品本身接口已做防呆处理，安装控制器时只需要将控制器直接与底座旋紧即可,如下图插入后顺时针拧紧，拆除则逆时针即可。

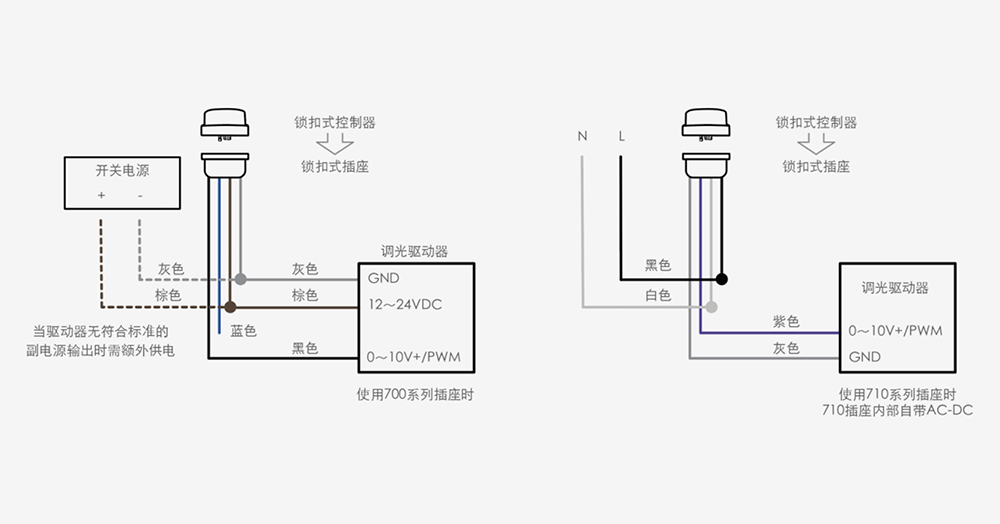

接线图
初步测试
·要在白天测试“开启”，用黑色胶带或其他不透明材料盖住眼睛。
·不要用手指遮住，因为穿过手指的光线可能足以使开关保持打开状态。
·测试大约需要2分钟。
·不要重复测试超过4小时。
