Zhaga Book-18 锁扣式 光感+移动侦测灯控器锁扣式控制器
JL-722B2B2灯控器产品是基于Zhaga Book-18 接口标准开发的智慧型锁扣式灯控器,采用光感+微波感应组合传感器,可输出DALI2.0调光信号,支持拨码开关和红外遥控双模配置,同时搭载Casambi蓝牙mesh通信网络,可通过APP近场控制和配置,也可搭配蓝牙网关进行远程控制和配置。该灯控器适用于道路、草坪、庭院、园区、停车场、工厂、仓库等照明场景。
产品工作逻辑为:当满足开灯照度时,灯具工作于微亮亮度,此时若检测到移动物体,则灯具变为全亮亮度,全亮时长结束后恢复到微亮亮度,微亮时长结束或满足关灯照度时进行关灯动作。
供电电源 |
电压:12~24VDC 电流:12V/70mA;24V/35mA |
功耗 |
<0.7W |
调光接口 |
DALI2.0 |
传感器类型 |
光感+微波 |
光谱采集范围 |
范围:0.01~64000Lux 波长:350~1100nm,峰值波长550nm |
微波频率 |
5.8GHz |
微波最大支持挂高 |
15米 |
感应半径 |
4-8米 |
感应灵敏度 |
出厂默认最高灵敏度(100%),可通过拨码或遥控器调整 |
全亮时长 |
默认30S,APP/红外遥控/拨码开关可调 |
微亮亮度 |
默认0%,APP/红外遥控/拨码开关可调 |
微亮时长 |
默认无穷大,APP/红外遥控可调 |
开灯照度阈值 |
出厂默认白天也触发开灯(FF),APP/红外遥控/拨码开关可调 |
受控灯光反射补偿值 |
默认∆50lux,APP/红外遥控可调 |
关灯照度阈值 |
开灯照度+受控灯光反射补偿值,上限6000lux |
最大功率占比 |
默认100%,APP/红外遥控可调 |
机械振动 |
IEC60068-2-6 |
阻燃等级 |
UL94-V0 |
工作环境温度 |
-40℃~70℃ |
存储环境温度 |
-40℃~85℃ |
工作环境湿度 |
5%RH~99%RH |
外壳防护 |
IP66 |
认证 |
CE、RED、ZHAGA、D4i、DALI2.0、BQB、ROHS |

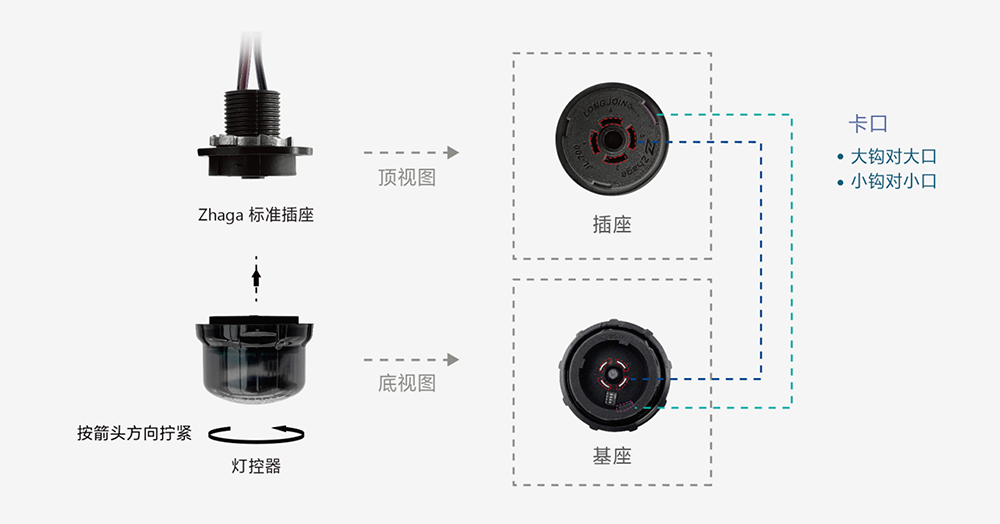

产品本身接口已做防呆处理,安装灯控器时只需要将控制器直接与底座旋紧即可,如下图插入后顺时针拧紧,拆除则逆时针即可。

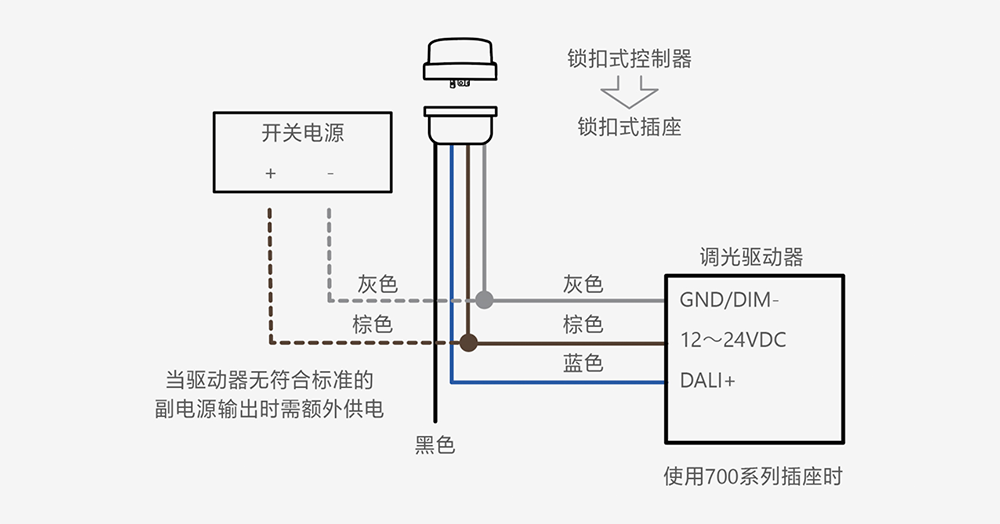

接线图
