JL-731A

Zhaga Book-18 锁扣式控制器

JL-731A是基于Zhaga Book18接口尺寸标准开发的锁扣式控制器，采用光感传感器，可输出PWM调光信号。该控制器适用于道路、草坪、庭院、园区等照明场景。

参数/型号	JL-731A1	JL-731A2
供电电源	额定电压：12~24VDC 驱动电流：10mA
平均耗电	12V/5mA；24V/6mA
传感器类型	光敏管
光谱采集范围	350~1100nm，峰值波长550nm
调光接口	方式：PWM
默认开灯照度阈值	50Lux（±10）
实时关灯照度阈值	每次开灯到100%亮度后的环境照度 +40Lux（±10）下限：50+40Lux（±10）上限：6000Lux（±100）
反射光补偿上限	6000Lux（±100）
初始化动作	上电后默认100%亮度开灯并维持5S，随后自动关灯并进入自感光运行模式*1
开灯延迟	5S（连续5S满足开灯照度才动作）
关灯延迟	20S（连续20S满足关灯照度才动作）
调光渐变时长 0~100%或100~0%	8S
中夜降亮	无	降亮触发点：前10天平均夜长中心点（第一天默认调用夜长基数为10小时）降亮比例：50% 降亮持续时长：40%总夜长不足10天的以实际天数计算
节能策略	无	出厂预设
机械振动	标准：IEC60068-2-6
阻燃等级	标准：UL94-V0
工作环境温度	-40℃~70℃
存储环境温度	-40℃~85℃
工作环境湿度	5%RH~99%RH
外壳防护	IP66
认证

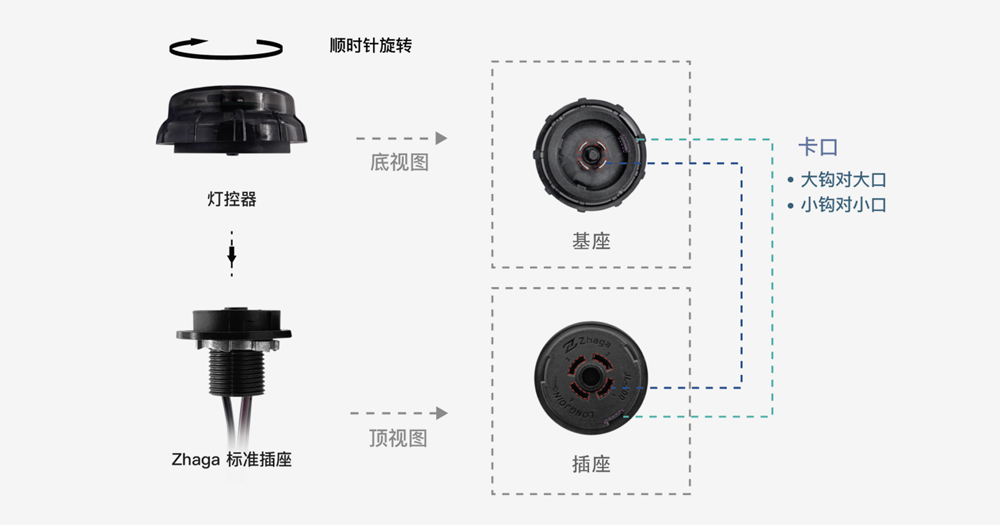

产品本身接口已做防呆处理，安装控制器时只需要将控制器直接与底座旋紧即可,如下图插入后顺时针拧紧，拆除则逆时针即可。

图层 52

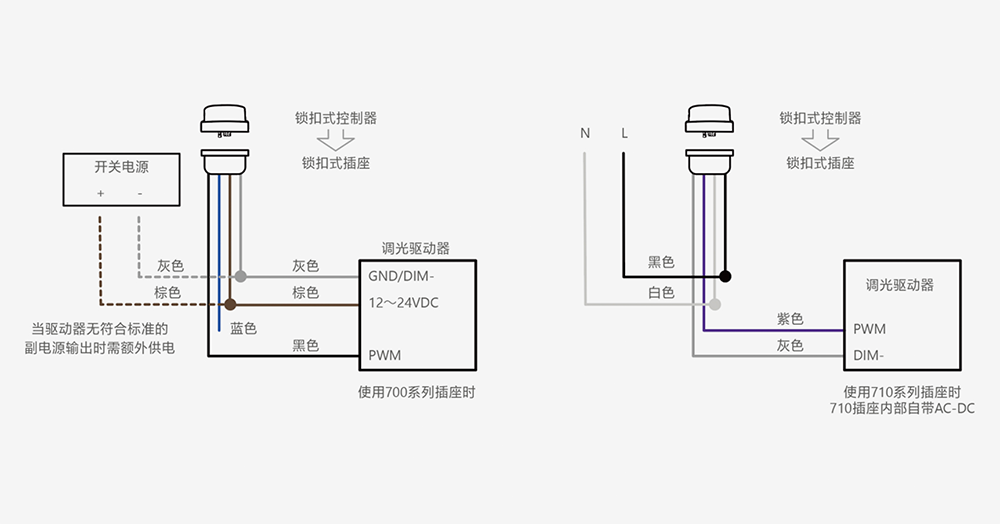

接线图

接线图
