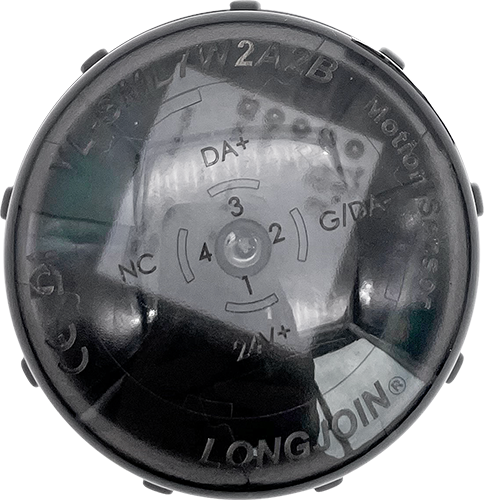

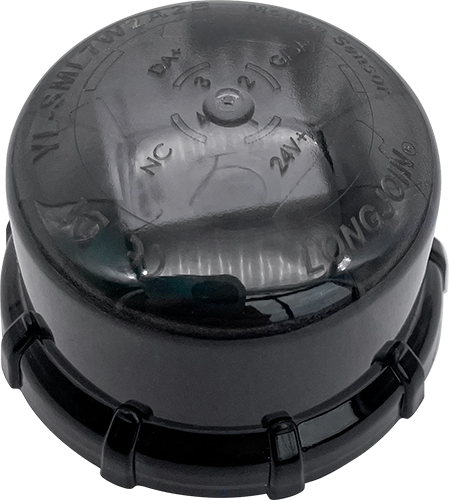

YL-SML7W2A2B
Zhaga Book-18 锁扣式传感器
YL-SML7W2A2B产品是基于Zhaga Book-18接口标准开发的锁扣式传感器，采用光感+微波感应组合传感器，可输出DALI2.0调光信号，支持拨码开关和红外遥控双模配置。该灯控器适用于道路、草坪、庭院、园区、停车场、工厂、仓库等照明场景。
产品工作逻辑为：当满足开灯照度时，灯具工作于微亮亮度，此时若检测到移动物体，则灯具变为全亮亮度，全亮时长结束后恢复到微亮亮度，满足关灯照度时进行关灯动作。
产品特征
- 12-24VDC供电，低功耗
- Zhaga Book-18接口标准
- DALI2.0调光方式
- D4i认证
- 微波频率动态调整，避免密集安装互相干扰

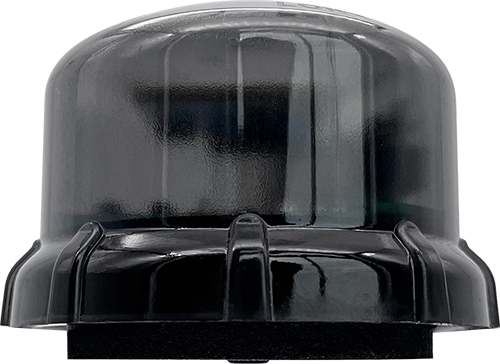

- Φ50.4*35mm体积小巧，适合安装到各类灯具
- 光感+微波，按需照明，更省电
- 高性能微波，15米挂高，6米感应半径

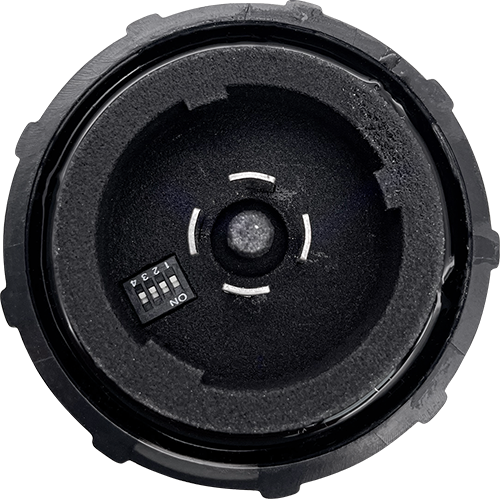

- 拨码开关+红外遥控双模配置方式
产品规格
|
供电电源 |
电压：12~24VDC 电流：12V/60mA；24V/30mA |
|
功耗 |
＜0.6W |
|
输出接口 |
DALI2.0 |
|
传感器类型 |
光感+微波 |
|
光谱采集范围 |
范围：0.01~64000Lux 波长：350~1100nm，峰值波长550nm |
|
微波频率 |
5.8GHz |
|
微波最大支持挂高 |
15米 |
|
感应半径 |
4-8米 |
|
感应灵敏度 |
出厂默认最高灵敏度（100%），可通过拨码或遥控器调整 |
|
开灯照度阈值 |
出厂默认白天也触发开灯（FF），红外遥控/拨码开关可调 |
|
受控灯光反射补偿值 |
默认∆50lux，红外遥控可调 |
|
关灯照度阈值 |
开灯照度+受控灯光反射补偿值，上限6000lux |
|
机械振动 |
IEC60068-2-6 |
|
阻燃等级 |
UL94-V0 |
|
工作环境温度 |
-40℃~70℃ |
|
存储环境温度 |
-40℃~85℃ |
|
工作环境湿度 |
5%RH~99%RH |
|
外壳防护 |
IP66 |
|
认证 |
CE、ZHAGA、D4i、DALI2.0、ROHS |

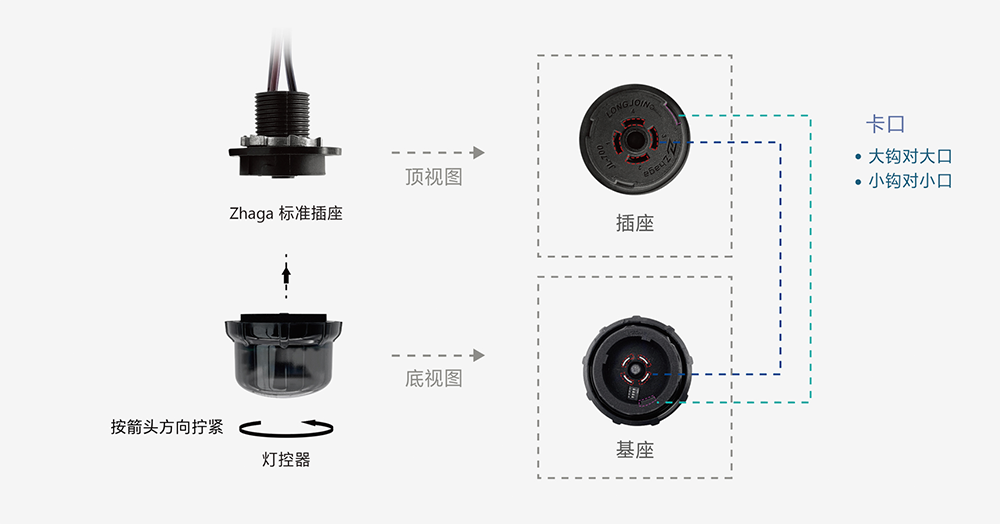

产品安装
产品本身接口已做防呆处理，安装灯控器时只需要将控制器直接与底座旋紧即可,如下图插入后顺时针拧紧，拆除则逆时针即可。

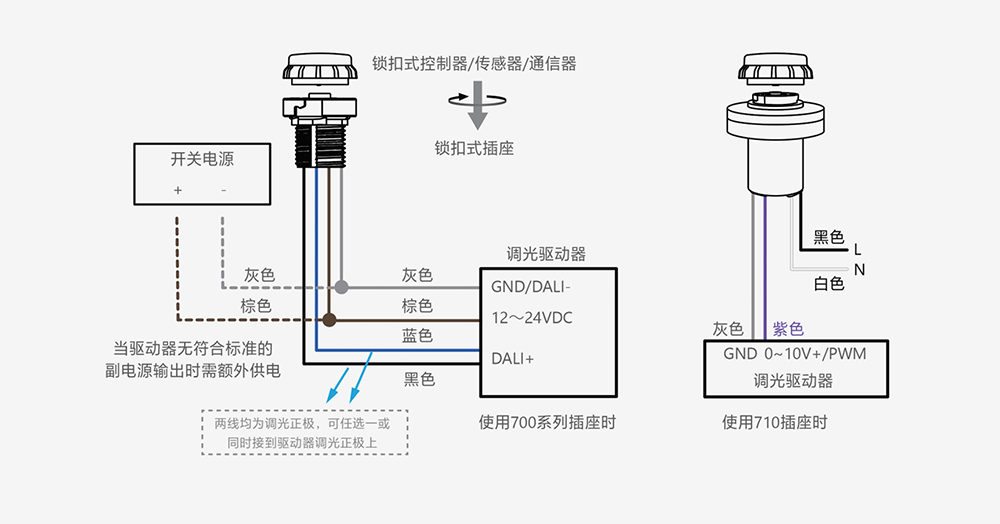

接线图
