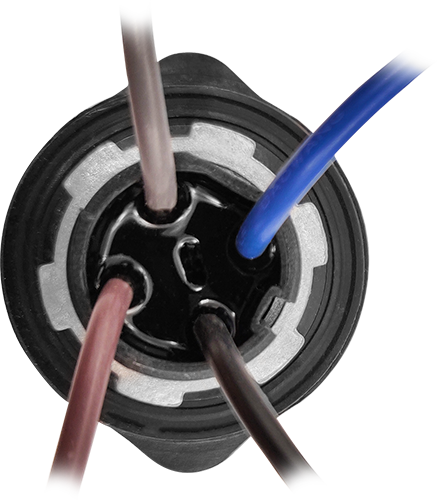

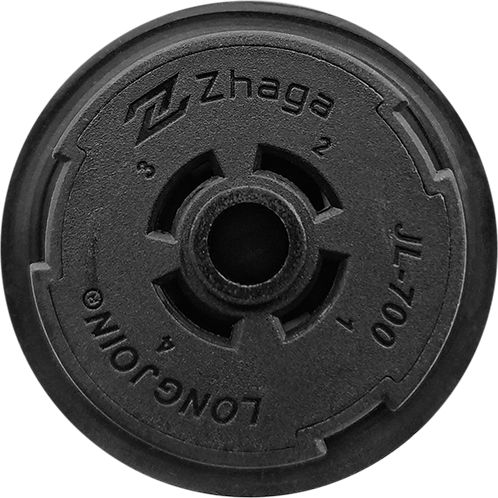

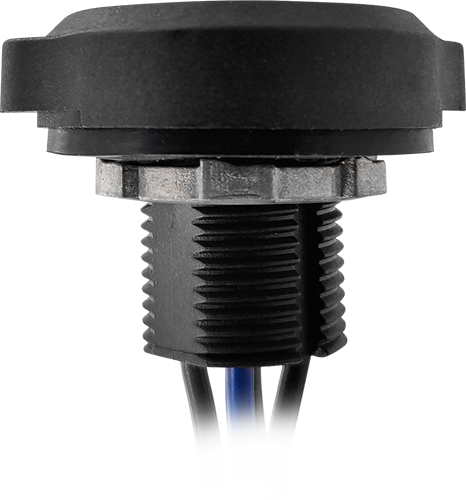

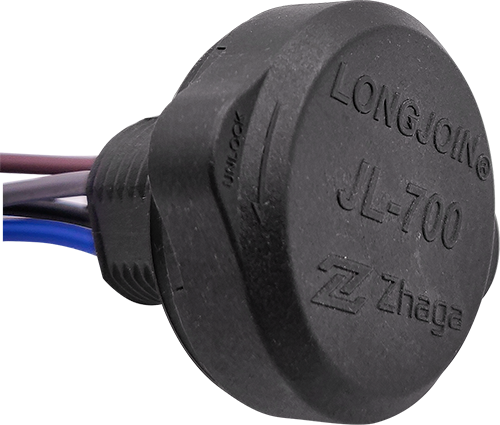

JL-700
Zhaga Book-18 锁扣式插座 (预装线防水版本)
JL-700锁扣式插座符合Zhaga Book-18标准接口要求（Z-LEX-R、Z-LEX-C），并通过相关认证，方便开发用于道路照明、区域照明或商住照明等灯具集成安装，如路灯、工矿灯、走廊灯、壁灯等。
产品特征
- 符合Zhaga Book-18标准接口
- 配合控制器可到IP66，单插座可到IP20
- 集成单垫圈，可密封灯具和模块，最大限度地缩短组装时间
- 体积小巧适用于更多灯具
- 灵活的安装位置，可装于灯具顶部/底部/侧面等
- 支持热插拔
- 触点额定值：1.5A，24VDC（最大30VDC）
- -40~70℃工作温度范围
- φ40~80多型号可选，满足各类控制器设计尺寸需求

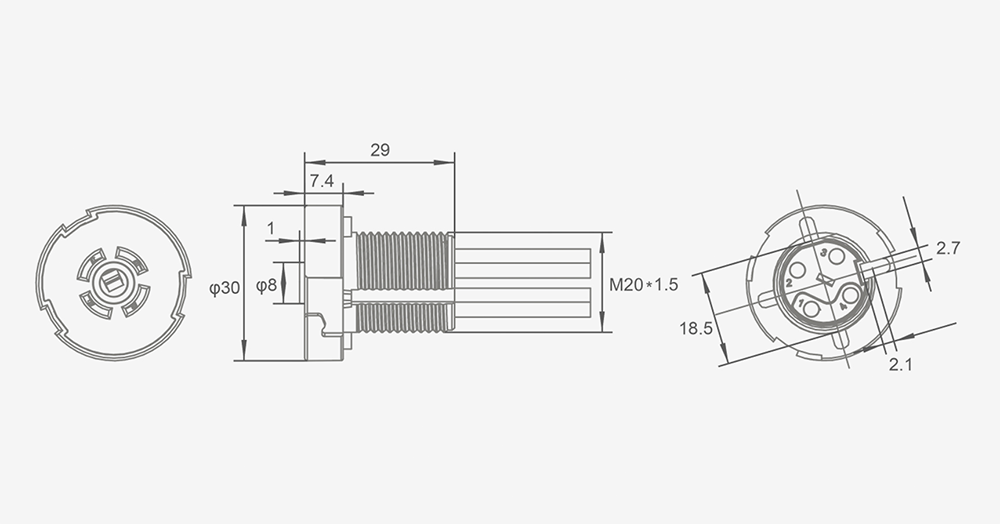

产品规格
|
产品编号 |
JL-700 |
|
接口额定电压 |
24VDC |
|
接口额定电流 |
1.5A MAX |
|
工作湿度 |
96% |
|
工作温度 |
-40°C ~ +70 °C |
|
*导线规格 |
AWM 1015,18/20/22 AWG,105°C AWM 1007,18/20/22 AWG,80°C 6" 最短 |
|
IP |
IP66 |
|
认证 |
|
*导线规格：#20号导线有UL认证
产品安装

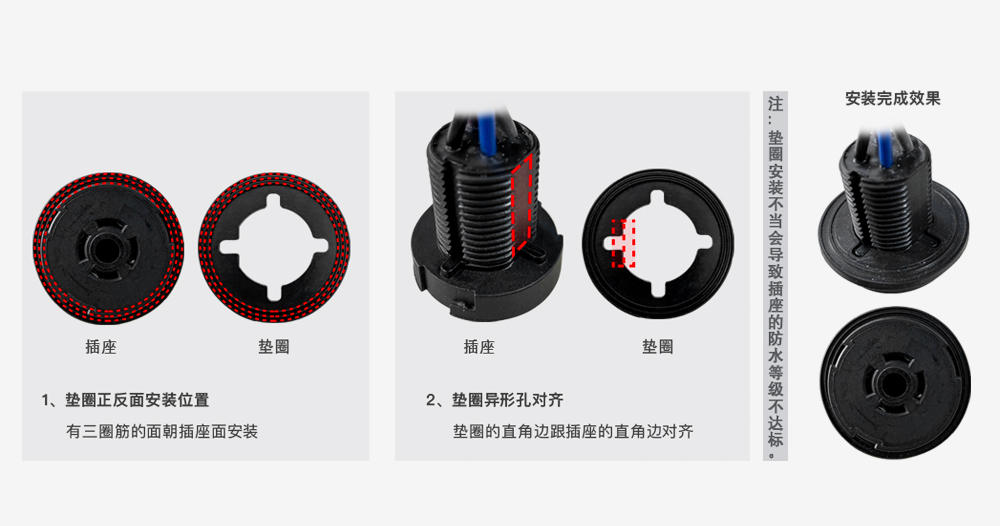

Zhaga 插座产品 垫片安装注意事项（如下图）：
