JL-712A3
Zhaga Book-18 锁扣式控制器
JL-712A3是一款基于Zhaga Book18接口尺寸标准开发的锁扣式控制器，这款产品采用了光感+微波移动组合传感器，可以输出0~10V调光信号。 该控制器适用于道路、工矿、草坪、庭院、园区、停车场、工矿等照明场景。
产品特征
- 光感+微波，按需照明，更人性化更省电
- 微波防误触发，室内室外均可用
- 自动动态微波频率调整，避免密集安装互相干扰
- 符合Zhaga Book18接口标准
- 直流供电，超低功耗
- 支持0~10V调光方式
- 体积小巧，适合安装到各类灯具
- 干扰光源防误触发设计
- 灯具反射光补偿设计
- 防水保护等级高达IP66级
产品规格
|
供电电源 |
额定电压：12~24VDC 额定电流：12V/45mA；24V/30mA |
|
静态功耗（即白天） |
12V/3.5mA；24V/3.5mA |
|
传感器类型 |
光感+微波 |
|
光谱采集范围 |
350~1100nm，峰值波长550nm |
|
调光接口 |
方式：0~10V 精度：±2% 驱动能力：40mA（典型） |
|
默认开灯照度阈值 |
50Lux（±10） |
|
默认关灯照度阈值*1 |
每次开灯到20%或100%亮度后的环境照度 +40Lux（±10） 下限：50+40Lux（±10） 上限6000Lux（±100） |
|
反射光补偿上限 |
6000Lux（±100） |
|
初始化动作 |
上电后默认100%亮度开灯并维持5S，随后自动关灯并进入自感光运行模式 |
|
开灯延迟 |
5s（连续5S满足开灯照度才动作） |
|
关灯延迟 |
60s（连续60S满足关灯照度才动作） |
|
0%~20%； 20%~100%亮度变化时长 |
1s |
|
100%~20%；X%~0%亮度变化时长 |
8s |
|
微波触发后100%亮灯维持时长 |
30s |
|
待机亮度（满足开灯照度但无移动物体时） |
20% |
|
微波最大支持挂高 |
15米 |
|
感应半径 |
4-8米（15米挂高下） |
|
微波感应角度 |
92° |
|
微波防误触发 |
具备一定防风、防雨、防树叶、防小动物能力 |
|
机械振动 |
标准：IEC60068-2-6 |
|
阻燃等级 |
标准：UL94-V0 |
|
工作环境温度 |
-40℃~70℃ |
|
存储环境温度 |
-40℃~85℃ |
|
工作环境湿度 |
5%RH~99%RH |
|
外壳防护 |
IP66 |
|
认证 |
|
产品安装

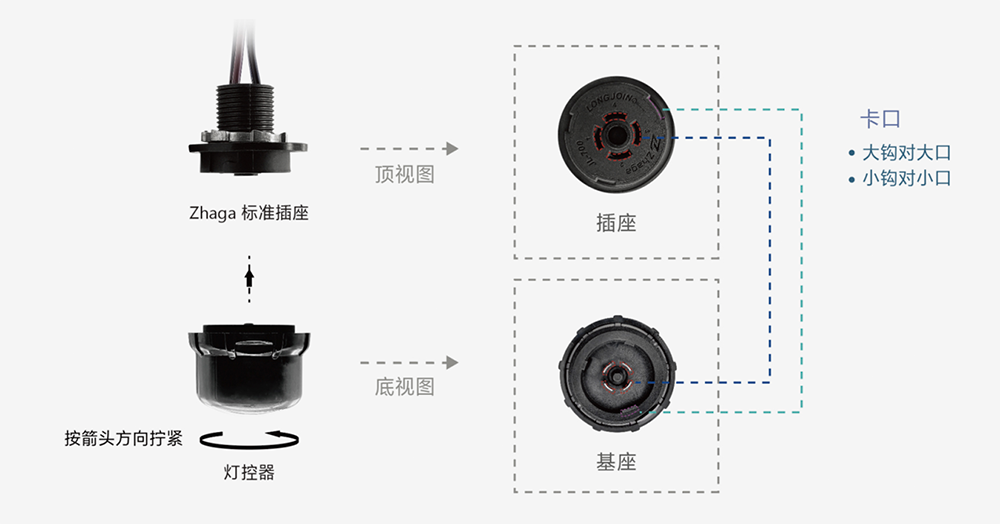

产品本身接口已做防呆处理，安装控制器时只需要将控制器直接与底座旋紧即可,如下图插入后顺时针拧紧，拆除则逆时针即可。

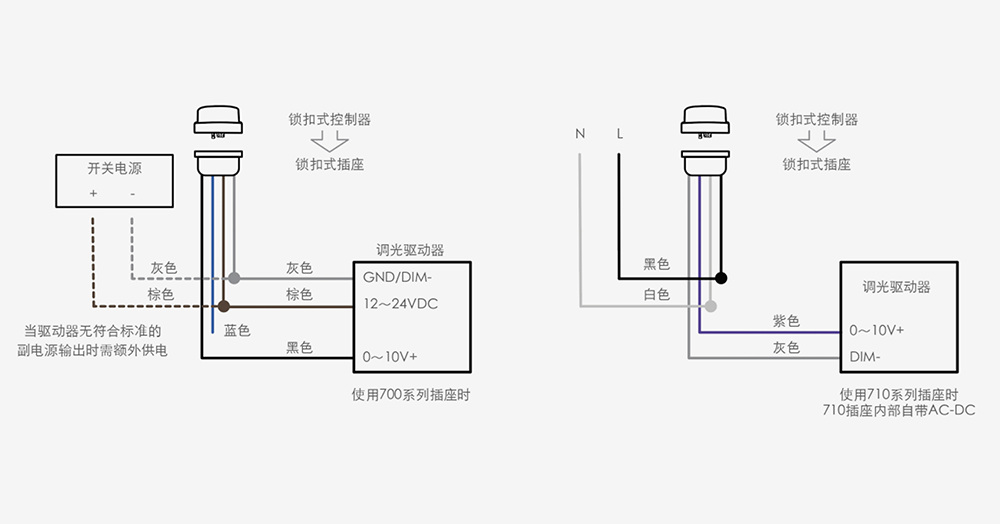

接线图
订购信息
