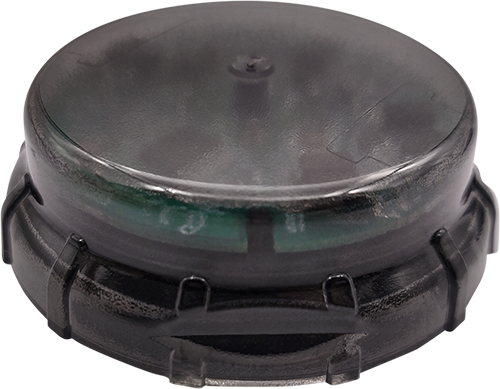

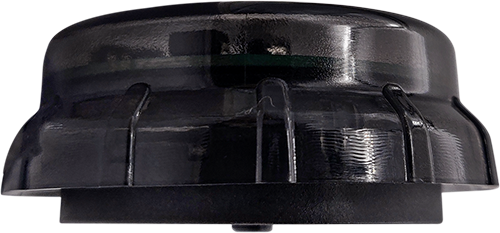

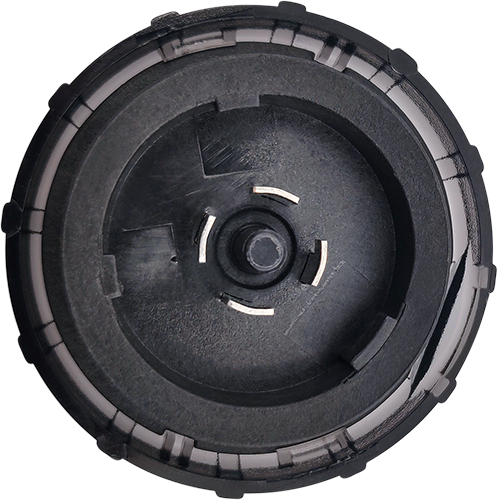

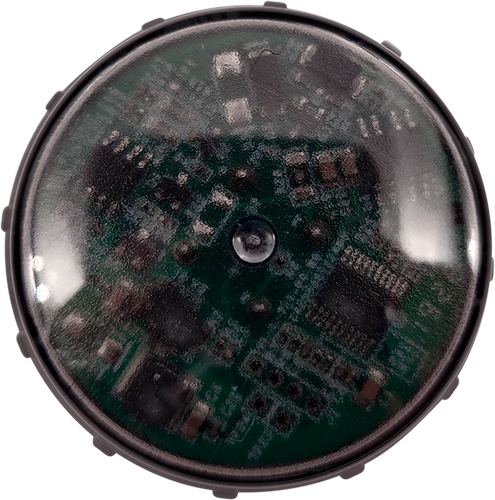

JL-721A
Zhaga Book-18 锁扣式控制器
JL-721A是基于Zhaga Book18接口尺寸标准开发的锁扣式控制器，采用了光感传感器，可以输出DALI2.0调光信号。该控制器适用于道路、草坪、庭院、园区等照明场景。
产品特征
- 直流供电，低功耗
- 符合Zhaga Book18接口标准
- 体积小巧，适合安装到各类灯具
- 支持DALI2.0调光方式
- 干扰光源防误触发设计
- 灯具反射光补偿设计
- 防水保护等级高达IP66级
产品规格
|
参数/型号 |
JL-721A1 |
JL-721A2 |
|
供电电源 |
额定电压：12~24VDC 驱动电流：15mA |
|
|
平均耗电 |
12V/10mA；24V/11mA |
|
|
传感器类型 |
光敏管 |
|
|
光谱采集范围 |
350~1100nm，峰值波长550nm |
|
|
调光接口 |
DALI2.0 |
|
|
默认开灯照度阈值 |
50Lux（±10） |
|
|
实时关灯照度阈值 |
每次开灯到100%亮度后的环境照度 +40Lux（±10） 下限：50+40Lux（±10） 上限：6000Lux（±100） |
|
|
反射光补偿上限 |
6000Lux（±100） |
|
|
初始化动作 |
上电后默认100%亮度开灯并维持5S，随后自动关灯并进入自感光运行模式 *1 |
|
|
开灯延迟 |
5S（连续5S满足开灯照度才动作） |
|
|
关灯延迟 |
20S（连续20S满足关灯照度才动作） |
|
|
调光渐变时长0~100%或100~0% |
8S |
|
|
中夜降亮 |
无 |
降亮触发点：前10天平均夜长中心点（第一天默认调用夜长基数为10小时） 降亮比例：50% 降亮持续时长：40%总夜长 不足10天的以实际天数计算 |
|
节能策略 |
无 |
出厂预设 |
|
机械振动 |
标准：IEC60068-2-6 |
|
|
阻燃等级 |
标准：UL94-V0 |
|
|
工作环境温度 |
-40℃~70℃ |
|
|
存储环境温度 |
-40℃~85℃ |
|
|
工作环境湿度 |
5%RH~99%RH |
|
|
外壳防护 |
IP66 |
|
|
认证 |
|
|
产品安装

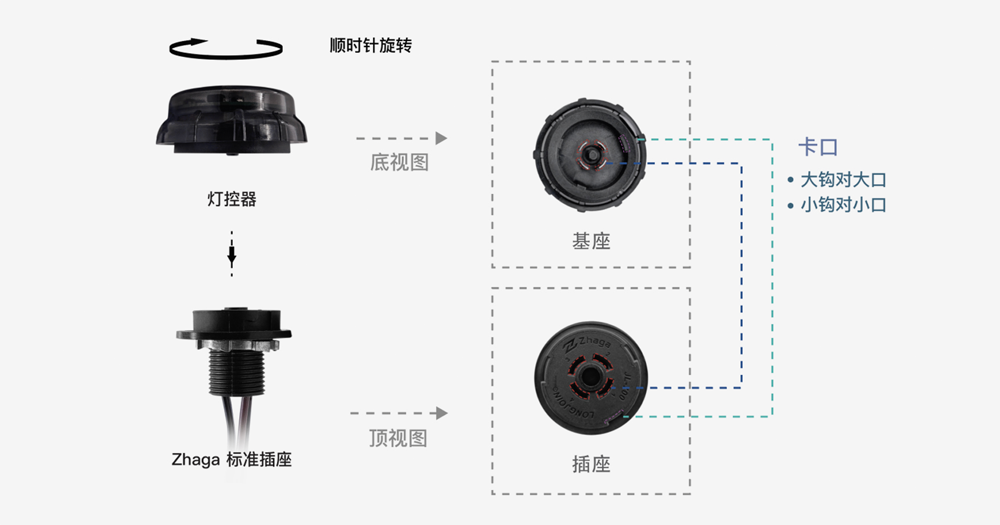

产品本身接口已做防呆处理，安装控制器时只需要将控制器直接与底座旋紧即可,如下图插入后顺时针拧紧，拆除则逆时针即可。

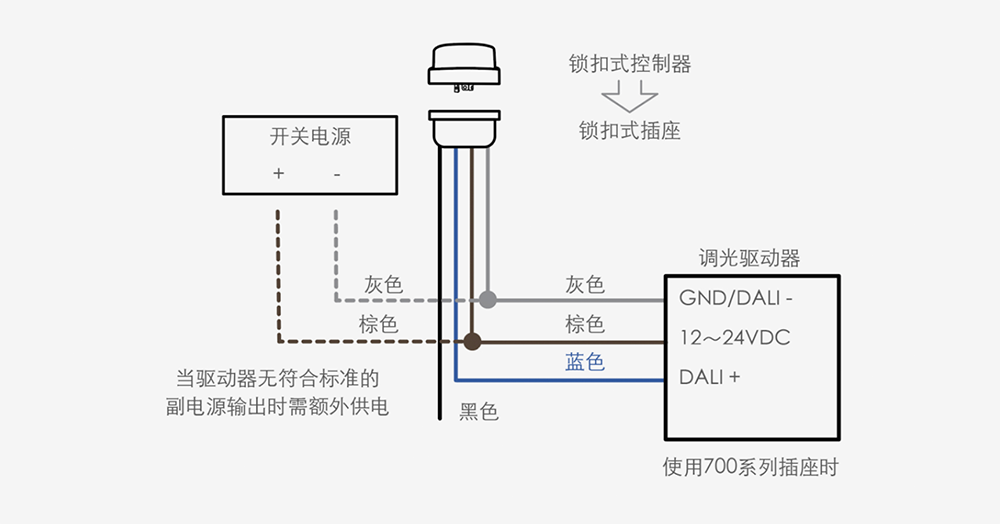

接线图
订购信息
