JL-710
锁扣式插座
JL-710是基于Zhaga Book18接口尺寸标准开发的插座，其内置AC-DC开关电源，输出24VDC电源，最大输出功率为5W。可解决客户驱动器无副电压输出给Zhaga控制器的应用场景问题，且成本远低于更换一个带副电压输出的调光驱动器。
产品特征
- 符合Zhaga Book18标准
- 支持顶面安装/侧面安装/倒挂安装
- 体积小巧，适合安装到各类灯具
- 成本远低于选择带副电压输出的调光驱动器方案
- 交流宽电压输入（85~305VAC）
- 空载功耗≤0.12W
- 全方位保护：过压保护/欠压保护/过流保护/短路保护/开路保护/过温保护
- 0~10V调光信号转接输出
- CLASS II电源
- 配合我司Zhaga控制器，防水保护等级可高达IP66级
产品规格
|
输入电压范围 |
* 额定：120-277VAC 极限：85~305VAC |
|
输入频率范围 |
* 50/60Hz |
|
最大稳态输入交流电流 |
30mA（满载，220VAC） |
|
冷启动浪涌电流（I2t） |
0.009A2s（满载，220VAC） |
|
效率 |
80%（满载，220VAC） |
|
输出电压 |
24VDC |
|
稳压精度 |
±2% |
|
额定电流 |
0.21A |
|
额定功率 |
5W |
|
纹波 |
100mVp-p |
|
噪声 |
150mVp-p |
|
线性调整率 |
±0.12% |
|
负载调整率 |
±5% |
|
开机启动时间 |
＜340mS |
|
开机启动过冲电压 |
＜5% |
|
空载损耗 |
＜0.12W |
|
输出欠压保护 |
打嗝模式，异常移除后自动恢复 |
|
输出过压保护 |
|
|
输出过流保护 |
|
|
输出短路保护 |
|
|
输出开路保护 |
|
|
过温保护 |
|
|
工作环境温度 |
-40℃~70℃ |
|
存储环境温度 |
-40℃~85℃ |
|
工作环境湿度 |
5%RH~99%RH |
|
存储环境湿度 |
5%RH~99%RH |
|
壳体材质 |
PBT |
|
壳体防护 |
IP66（需配合控制器安装后） |
|
机械振动 |
标准：IEC60068-2-6 |
|
阻燃等级 |
标准：UL94-V0 |
|
使用寿命 |
≥80000小时 |
|
净重 |
85g |
|
认证 |
|
* 真实输入频率范围：47~63Hz

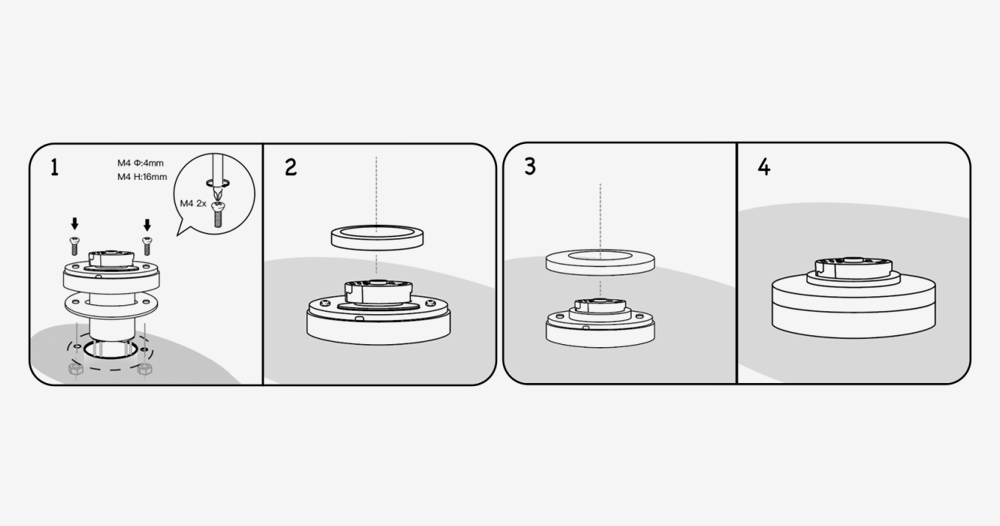

产品安装
开孔尺寸完全等同于标准NEMA插座，故灯具可按原NEMA插座图纸开孔，已开NEMA插座孔的灯具也可以直接安装上JL-710插座。JL-710支持顶面/侧面/倒挂安装，且在任何安装面都可以做到IP66防护等级。

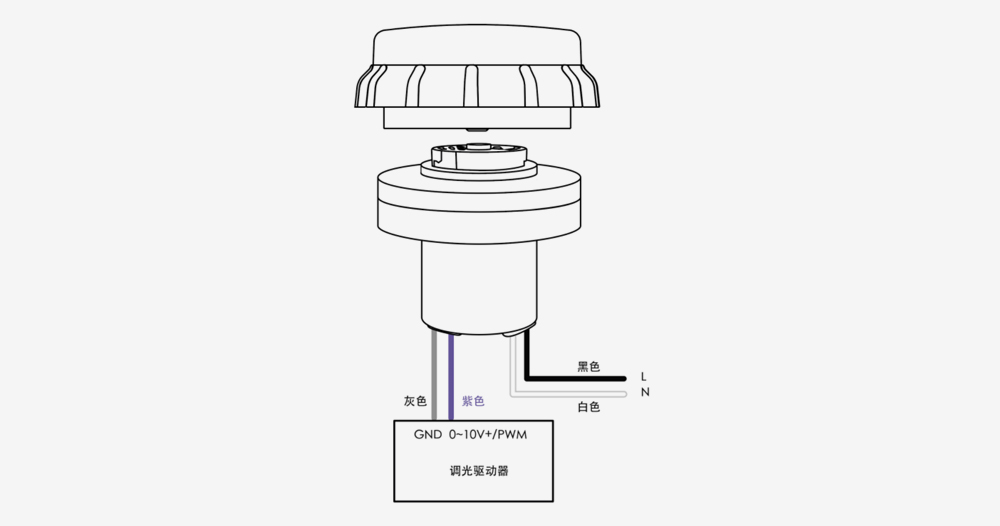

接线图
订购信息
