JL-240XHA
NEMA接口 固定旋锁式光控器插座（弧形触片版）

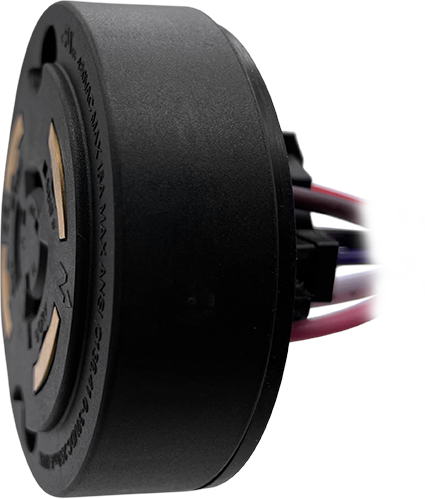

JL-240XHA旋锁式光控器插座系列产品均为户外灯具设计，用于接受旋锁式光控器对LED灯具进行管控。

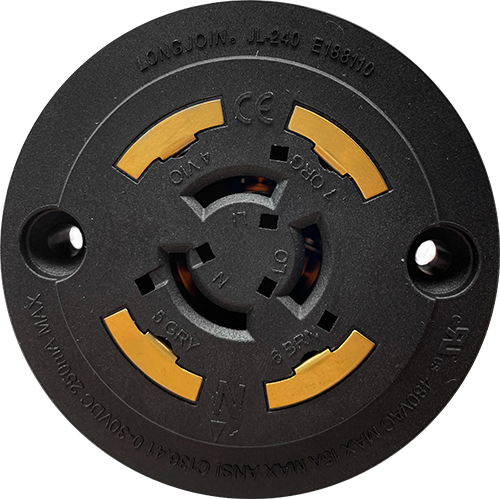

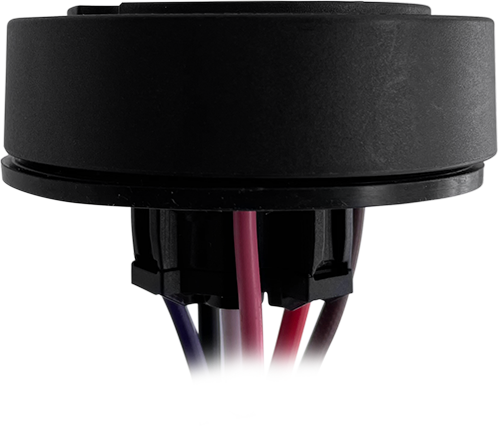

该系列产品在顶部表面提供4个镀金弧形接触片,适配旋锁式光控器的弹簧触片（ANSI C136.41）,并在背面提供4根信号导线。
该系列产品满足ANSI C136.10、ANSI C136.41和ANSI/UL773区域照明使用插入式、旋锁式光控器标准要求。
产品特征
- 主体由PBT制成
- 镀金触片由磷青铜制成，镀镍并镀金超过0.7um
- 按照ASTM B 588进行镀金
- 提供硅胶垫圈
- 镀金触片缩小了竞争成本
产品规格
|
产品编号 |
JL-240XHA |
|
适用电压范围 |
0~480VAC |
|
额定频率 |
50/60Hz |
|
额定负载 |
15A
|
|
信号控制 |
0-30 VDC, 250 mA Max |
|
导线规格 |
16AWG/14AWG 6" 最短 |
|
工作温度 |
-40°C ~ +70°C |
|
工作湿度 |
96% |
|
室外电缆 |
● |
|
认证 |
ANSI C136.41-2013
|
产品安装
- 断开电源
- 根据下图连接插座
- 插座顶部指示北方的箭头用于帮助确定正确的方向
- 通过松开螺丝钉来调整插座位置，并在重新定位后将其固定

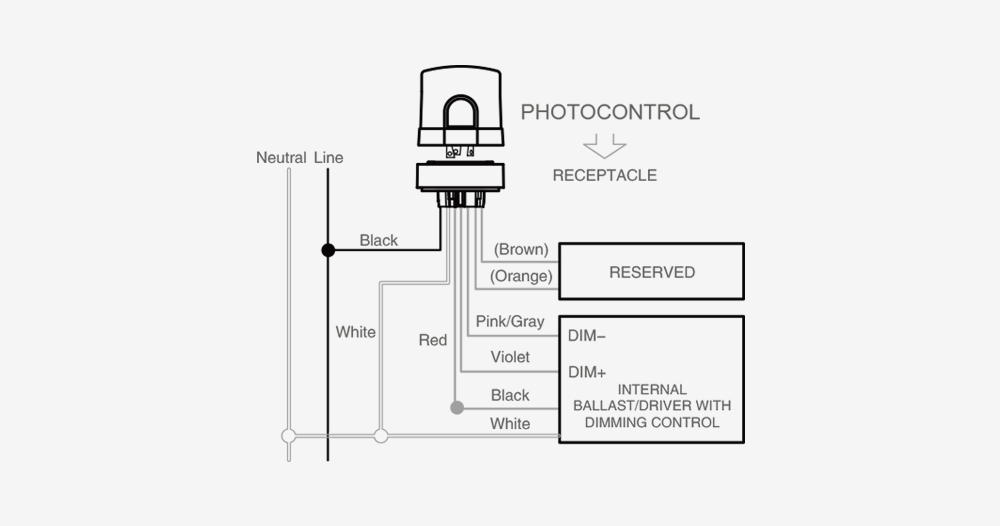

接线图
订购信息
暂无内容
