UM-240
NEMA接口 旋锁式光控器插座
UM-240旋锁式光控器插座系列产品均为户外灯具设计，用于接收旋锁式光控器对LED灯具进行管控。

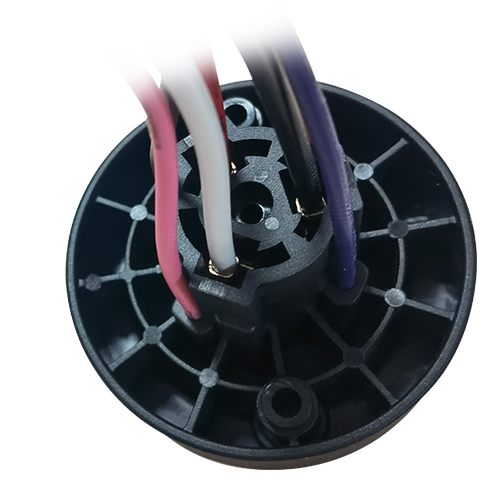

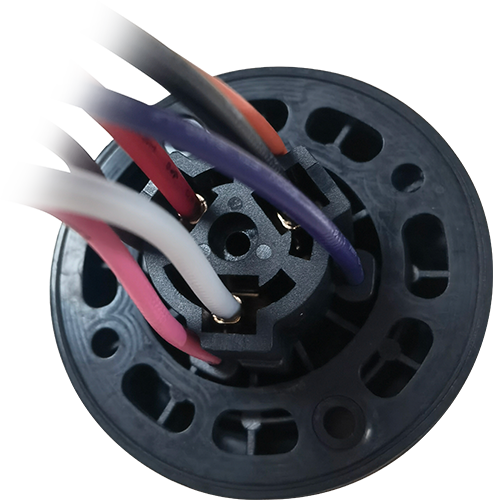

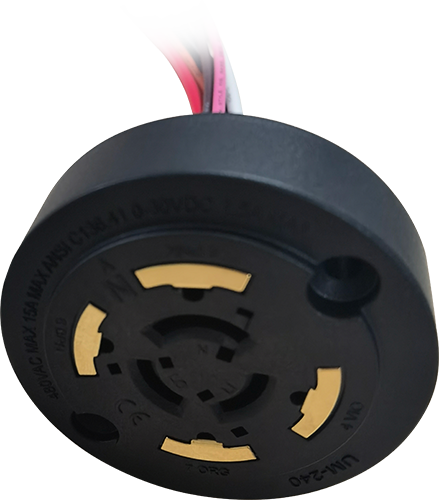

该系列产品在顶部表面提供4个镀金接触片,适配旋锁式光控器的弹簧触片,并在背面提供4根信号导线。
产品特征
- 主体由PBT制成
- 镀金触片由磷青铜制成
- 提供硅胶垫圈
产品规格
|
产品编号 |
UM-240 |
|
适用电压范围 |
0~480VAC |
|
额定频率 |
50/60Hz |
|
额定负载 |
15A |
|
信号控制 |
0-30 VDC, 250 mA Max |
|
导线规格 |
电源线16AWG,信号线18AWG 最小6英寸 |
|
工作温度 |
-40°C ~ +70°C |
|
工作湿度 |
96% |
|
触片镀金厚度 |
0.2μm |
|
室外电缆 |
● |
产品安装
- 断开电源
- 根据下图连接插座
- 插座顶部指示北方的箭头用于帮助确定正确的方向
- 通过松开螺丝钉来调整插座位置，并在重新定位后将其固定

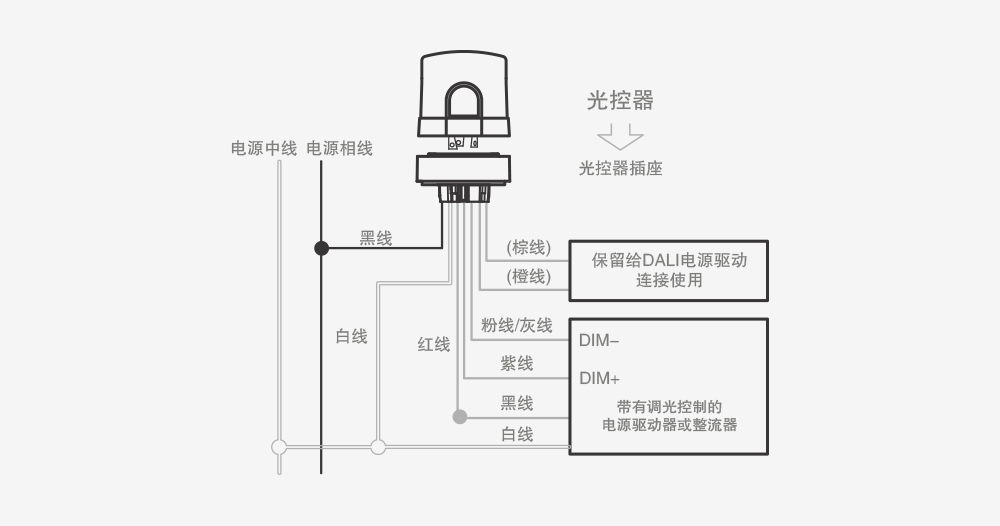

接线图
